Pantalla tàctil externa per a emissores Yaesu FT-818

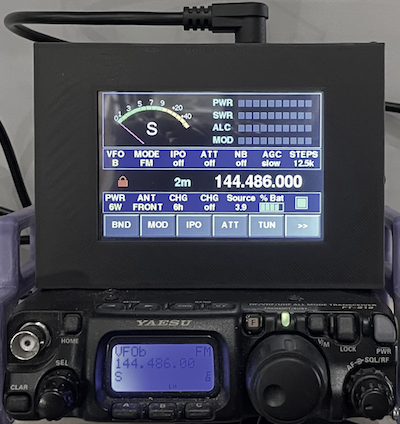

Es tracta d'un dispositiu extern per gestionar un seguit de funcionalitats d'una emissora FT818. El sistema es comunica amb al emissora enviant i rebent dades a través del port de comunicacions sèrie (sortia ACC). El módul inclou en una mateixa caixa: un microcontrolador (MCU) ESP32, una pantalla tàctil de 4 polzades, una bateria LiPo interna i un seguit de circuïts addicionals (control ON/OFF, carregador de bateria, sortida sintonitzador extern).

Quan el mòdul s’alimenta exclusivament amb la bateria interna disposem de més de 3 hores de funcionament continuat. Això permet  el seu ús en activitats portàtils (SOTA, POTA, concursos ...). També disposa d’un sistema de control de càrrega que permet, connectant-lo a una font externa (carregador USB-C estàndard), alimentar el mòdul i  carregar la bateria simultàniament.

El microcontrolador gestiona a l’hora les comunicacions amb la emissora i amb la pantalla tàctil de 4 polzades. El sistema es basa en el projecte desenvolupat per Peter Jonas (DL5DLA) que podeu trobar a github (FT-817 Touch Display) Al que se li han afegit un seguit de millores:

  • Circuït i funcions de control per la detecció de l'estat de la emissora (encesa/apagada). En el projecte original no hi existia cap control de l'estat de la emissora i calia seguir sempre una mateixa seqüencia d'inici: primer encendre la emissora i tot seguir alimentar el módul. També, en el cas d'apagar la emissora amb el mòdul connectat es mostraven valors errònis fins que aquest entraba en un bucle de reinicilitzacions cícliques. El circuït actual detecta l'estat de la emissora llegint la tensió de la sortida analògica de la banda que es disposa també en el connector ACC

  • Adaptació a pantalla de 4 polzades, amb una resolució de 480 x 320 punts. El programari original del projecte está fet per funcionar amb una resolució de 320x200 limitant-ne l'us amb pantalles tàctils d'un màxim de 3,2 polzades.

  • Sortida per connectar el dispistiu a un acoblador extern (tipus ATU100 o similar) i poder activar-lo quan s'executa la funció de sintonització d'antena.

  • Alimentació mitjançant una bateria interna posibilitant la càrrega simultania i funcions de visualització de l'estat d'aquest.

De les moltes funcions de configuració que incorpora la emissora Yaesu FT818 s’han triat les d’us més habitual i/o les que són més carregoses de configurar amb el sistema de menús de la pròpia emissora. En una única pantalla disposem d’informació de múltiples paràmetres de configuració.

En els enllaços següents teniu a disposició el manual d'usuari, l'esquema i l'enllaç on podeu descrregar-vos les fonts del firmware.



Manual

Manual d'usuari en Català

Esquema

Disseny esquemàtic

Firmware

Repositori github



Disposem d'unes quantes unitats de dispositius ja muntats com el que es mostra en el manual d'usuari,  amb tots els components soldats en una placa de cirtcuït imprés i en una caixa feta amb PLA FC.  Aquestes unitats s'entreguen  provades, amb la última versió de firmware, un cable de  connexió amb connectors colzats a 90º (per connectar el mòdul a la emissora) i amb una bateria de 1100 mAh.



 Si esteu interessats en una d'aquestes unitats podeu contactar-nos clicant aquí
